JC-3011宽频带耦合器天线产品

发布时间:2020-03-25 16:52:25浏览次数:

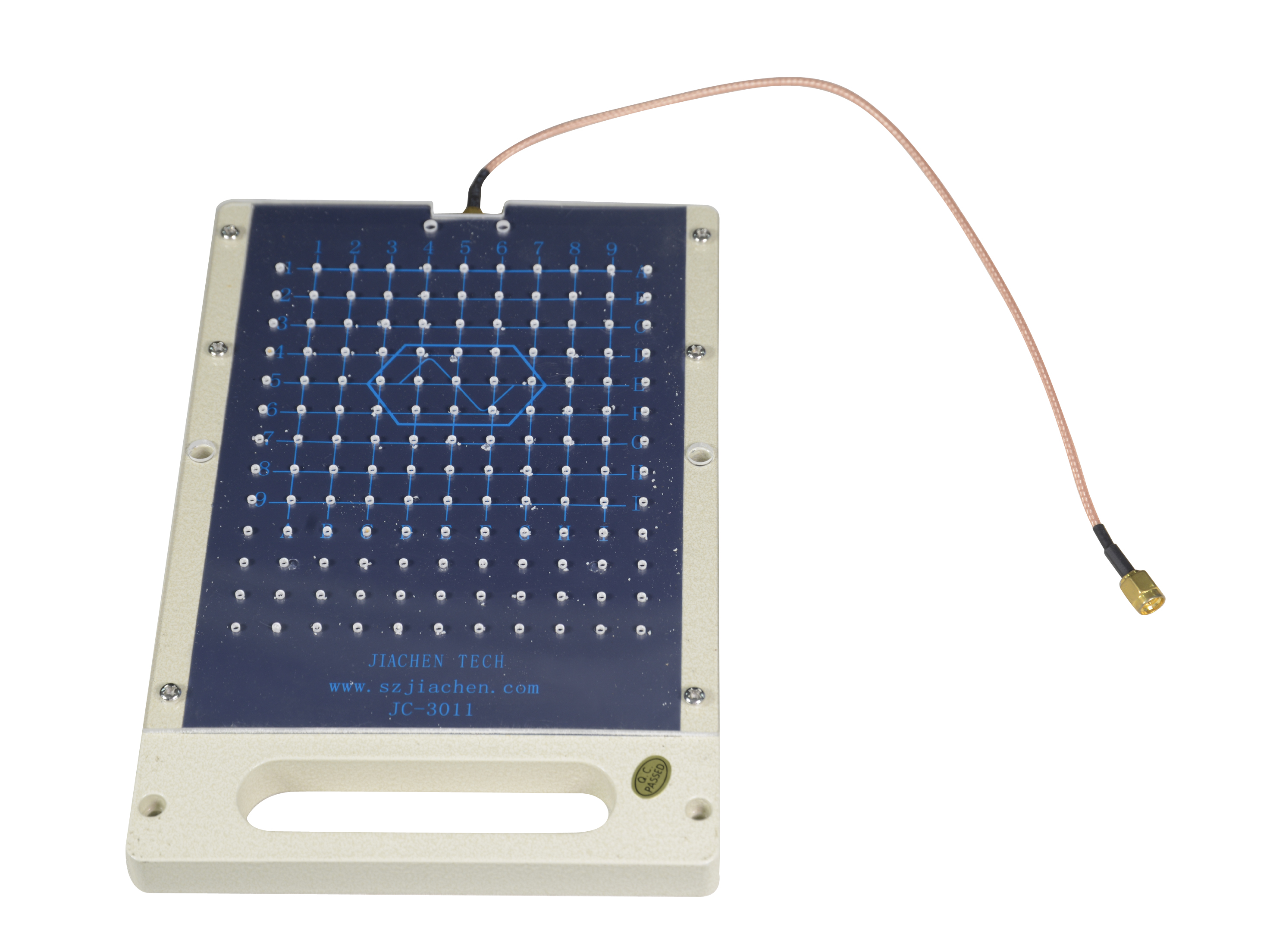

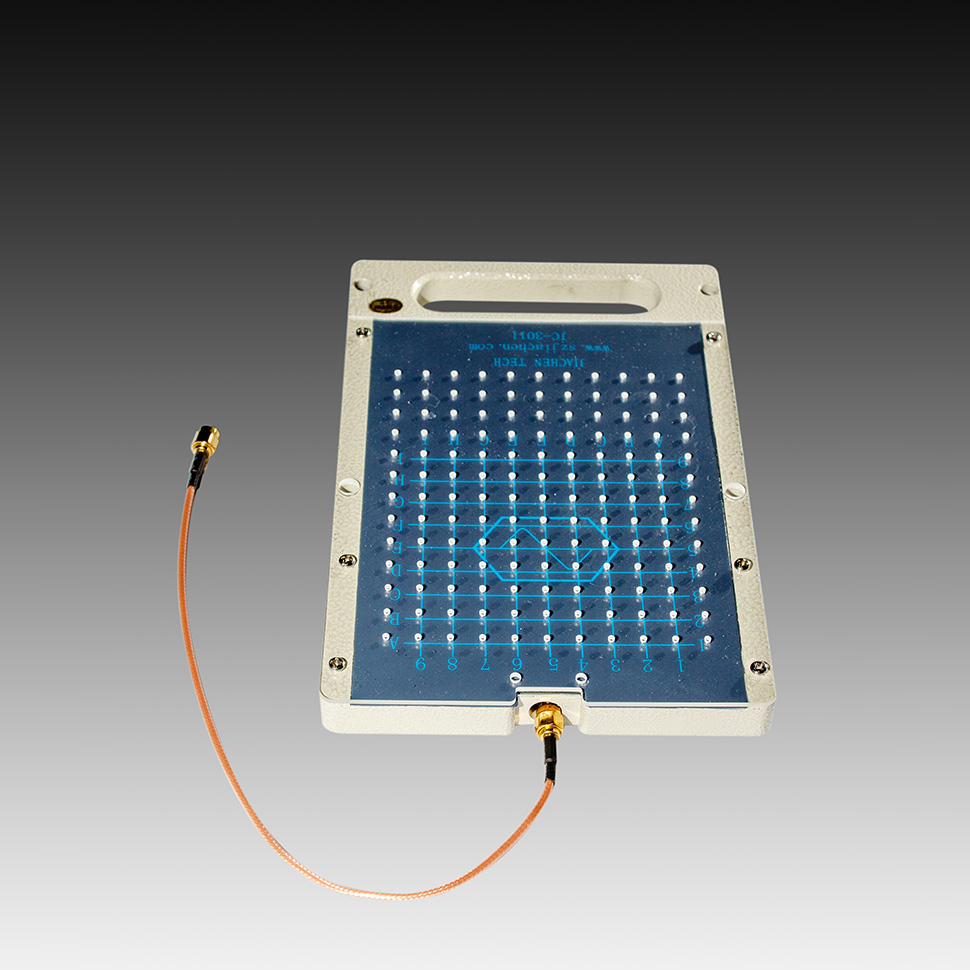

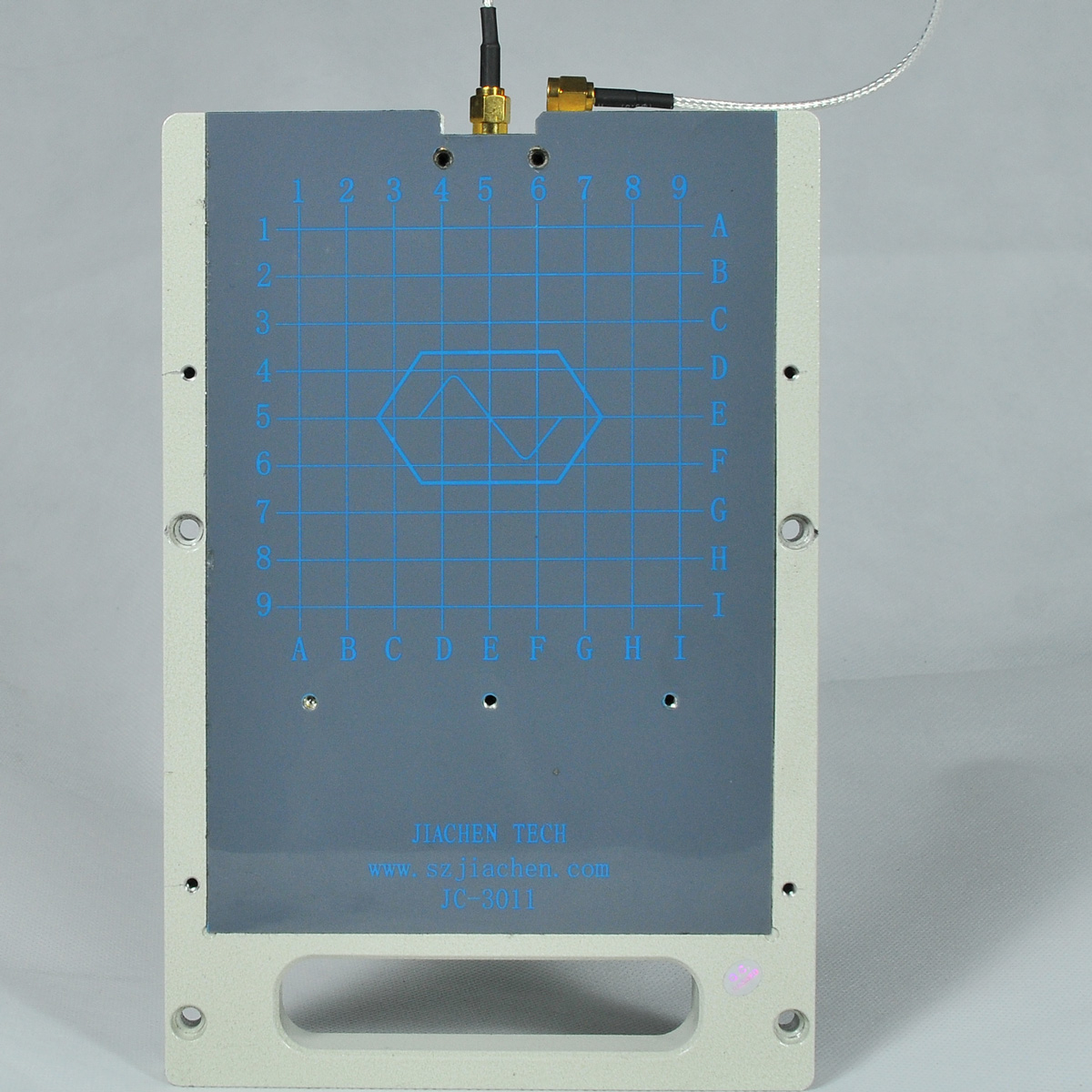

一、JC-3011宽频带耦合器天线产品介绍


一款宽频带耦合天线,频率覆盖100MHZ-3.2GHZ,驻波稳定,驻波比小于1. 5,体积小巧,做工精良,可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块耦合测试。


二、 宽频带耦合器天线规格参数(Specification)


频  率(Frequency Range)

100 ~ 3200 MHz

射频接口(RF Connector)

SMA母(M)

尺  寸(Dimension)

115(W) x 115(D) x 15(H) mm

重  量(Weight)

160 g

端口阻抗(Terminal)

50 ohm

驻波比(VSWR)

1 : 1.5 (Typ 1.3)

极  化(Polarization)

垂直极化




三、宽频带耦合器天线驻波测试数据(VSWR):
